Компанія Anhui Fengchi Pump Valve Manufacturing Co., Ltd Виробник пережимних клапанів розташована в повіті Цзінсянь провінції Аньхой, Китай. Ми проектуємо та виготовляємо повнопрохідні клапани з еластомерною втулкою для контролю над абразивними, корозійними рідинами та рідинами з високим вмістом твердих частинок, разом із пневматичними перетинними клапанами, засувними засувками та шланговими насосами. Наш асортимент використовується в гірничодобувній промисловості, переробці корисних копалин, обробці стічних вод, хімічній переробці, виробництві електроенергії та целюлозно-паперових лініях, де звичайні клапани з металевими сидіннями руйнуються, заклинюють або протікають.
Пережимний клапан FNC® закривається шляхом стискання гумової втулки вздовж центральної лінії, тому лише втулка контактує із середовищем. Ця єдина зношувана частина поглинає удар частинок, самоочищається при кожному ході та забезпечує двонаправлене відключення класу V. Ми поставляємо розміри від DN15 до DN2000, номінальний тиск від PN6 до PN40, а також ручний, пневматичний, електричний і гідравлічний привод.
Ми виробляємо повне сімейство FNC® на одному підприємстві, від стандартних установок із закритим корпусом до клапанів великого діаметру та конструкцій з відкритим корпусом для обслуговування низького тиску. Для кожного типу кузова використовується той самий принцип повнопрохідної втулки, тому рішення про вибір зазвичай зводиться до тиску в магістралі, температури, доступного простору та частоти обслуговування клапана.

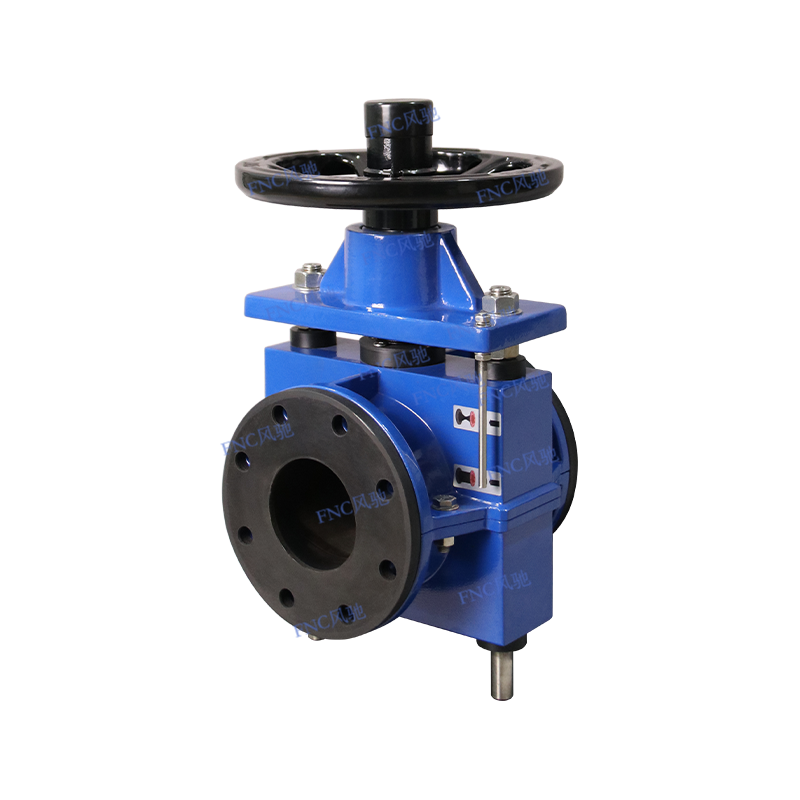

Закрита конструкція FNC® для стандартного промислового використання. Відкритий повний отвір, закриття по центральній лінії, непроникне ущільнення класу V. Підходить для мінерального шламу, шламу та паперової маси, де лінія має залишатися герметичною для атмосфери.

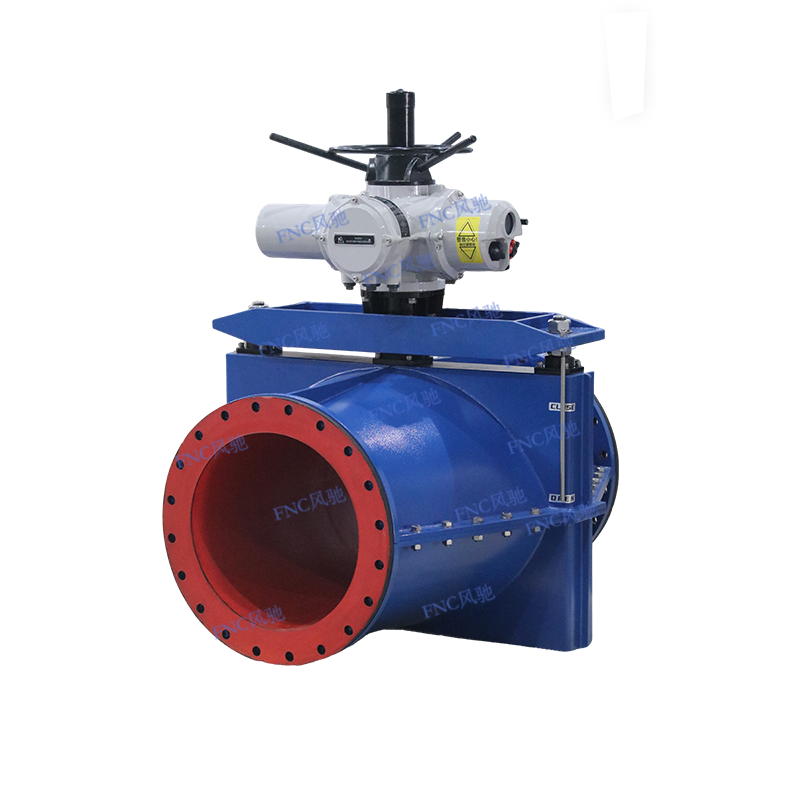

DN600 до DN2000. Великі рукави вимагають великомасштабного обладнання для вулканізації та очищення каучуку, якими ми керуємо власними силами. Використовується на хвостах, нижній частині згущувачів і лініях транспортування великого об’єму шламу.

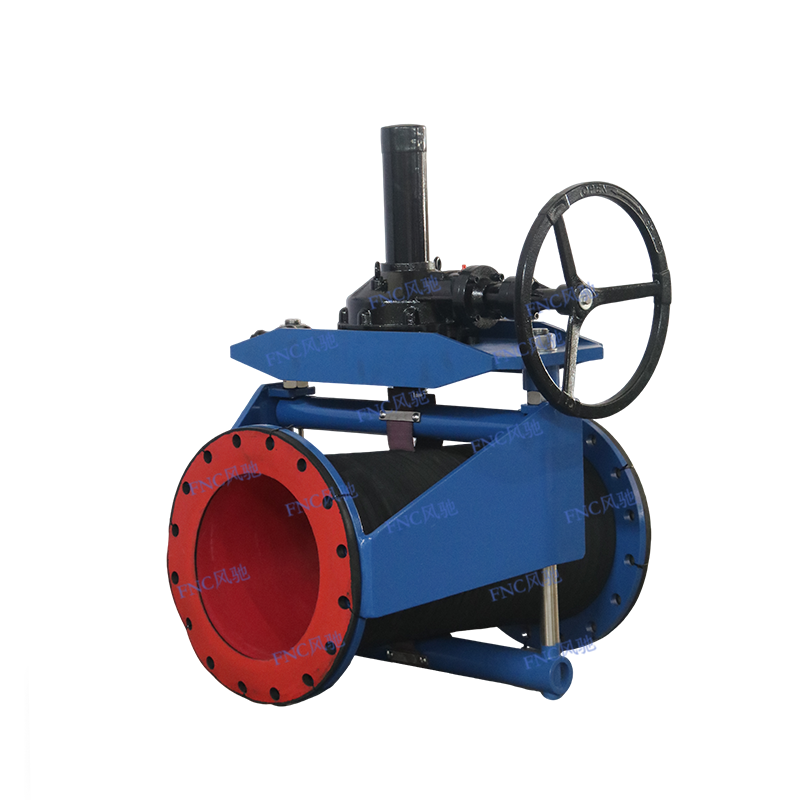

Легка конструкція з відкритою рамою від DN80 і вище для нешкідливих середовищ низького тиску, низької температури. Легкий доступ до муфти та стійкість до зміщення труби та вібрації. Стандарт м'якої сталі, AISI316 за запитом.
Пневматичні приводи односторонньої та подвійної дії забезпечують швидке, повторюване закриття та підходять для автоматизованих ліній, високоциклічних режимів увімкнення/вимкнення та легкозаймистих або вибухонебезпечних зон. Дивіться наш Пневматичні перетинні клапани діапазон розмірів приводу.
Перетискні клапани вибирають там, де середовище може руйнувати металеве сідло: гострі тверді речовини, волокниста целюлоза, кристалізаційні суспензії, вапняне молоко, хвости, зола та агресивні хімічні розчини. Оскільки втулка деформується навколо частинок, а не ковзає по них, знос розподіляється по еластомеру, а не зосереджується на краю сідла.
Для ліній, які потребують ковзного ізоляційного клапана з жорстким торцем, а не еластомерної втулки, ми також виготовляємо Ножеві шиберні гною , а для вимірювання ми постачаємо перистальтику Шланговий насос блоки, які використовують той самий шланг і компресійний принцип.
Гумовий рукав є основним компонентом і єдиною частиною, яка контактує з технологічним середовищем. Ми вибираємо суміш з фактичних робочих умов, а не з загальної таблиці, тому що температура, рН, розмір частинок і концентрація твердих частинок змінюють термін служби рукава.
| Матеріал рукава | Типові ЗМІ | Керівництво по температурі | Примітки |
|---|---|---|---|
| Натуральний каучук (NR) | Мінеральний шлам, шлам, паперова маса | ≤ 80 °C | Стандартна суміш, хороша стійкість до стирання |
| EPDM | Кислоти, луги, розчини солей, гаряча вода | До 160 °C залежно від складу | Вибрано за хімічну стабільність і низьке набухання |
| NBR | Масла, паливо, жирні шлами | До 160 °C залежно від складу | Маслостійка альтернатива NR |
| Інші сполуки | Застосування | Підтверджено для кожного проекту | З’єднується з рН, розміром частинок і корозійністю |
Матеріали корпусу: вуглецева сталь, ковкий чавун або SS304 у стандартній комплектації, доступні інші варіанти. Штоки мають SS304 і кріплення SS201, 304 або 316. Оскільки корпус ніколи не торкається середовища, економічний корпус з вуглецевої сталі можна поєднати з високоефективною втулкою замість модернізації всього клапана до корпусу зі сплаву.
Ми налаштовуємо клапан навколо інтерфейсу труби та філософії керування лінією. Фланцеві з'єднання стандартні; пластинчасті, різьбові, зварні, затискачі та моделі високого тиску доступні залежно від розміру та рейтингу.
| Приведення в дію | Сумісність тиску/розміру | Рівень автоматизації | Типовий обов'язок |
|---|---|---|---|
| Маховик | ≤ PN16, DN15–DN200 | Інструкція | Відгалуження, дрібне обладнання, лабораторії |
| Черв'ячна передача | ≤ PN25, DN50–DN400 | Інструкція, lockable | Підземні шахти, корозійний шлам, ручне керування з високим крутним моментом |
| Пневматичний (односторонньої/подвійної дії) | ≤ PN40, DN15–DN1200 | Напівавтомат / автомат | Високий цикл увімкнення/вимкнення, вибухонебезпечні атмосфери |
| Електричний (вкл-викл / модулюючий) | ≤ PN40, DN15–DN1500 | Повністю автоматичний | Віддалений моніторинг, контроль потоку в замкнутому контурі |
| Гідравлічний | PN40–PN160, DN500–DN2000 | Напівавтомат / автомат | Наповнення під високим тиском, транспортування великого шламу, аварійне відключення |
| Пневматична модуляція з позиціонером | ≤ PN25, DN15–DN600 | Повністю автоматичний | Дозування, регулювання потоку, контроль концентрації |
Пневматичні приводи можуть постачатися з електромагнітними клапанами, кінцевими вимикачами та підготовкою повітря, щоб клапан був готовий до системи керування заводом. Електричні модулі приймають стандартні керуючі сигнали для замкнутого контуру. Ми підтверджуємо інтерфейс під час конфігурації, а не припускаємо стандартний.
Ми є провідним підрозділом розробки китайського промислового стандарту для пережимних клапанів і національним високотехнологічним підприємством, яке володіє патентами на винаходи та корисні моделі. Наша виробнича база включає великомасштабне обладнання для вулканізації, обладнання для рафінування каучуку та обладнання для тестування гумової сировини, що дозволяє нам виробляти однорідні рукава великих діаметрів, а не тільки невеликих стандартних розмірів.
Кожен клапан збирається навколо перевіреної втулки, а геометрія закриття перевіряється, щоб втулка ущільнювалася вздовж повного отвору, а не на одній контактній лінії. Якщо проект вимагає задокументованої перевірки, ми погоджуємо обсяг випробувань і записи перед виготовленням.
Повнопрохідна муфта не залишає порожнин або глухих кутів, тому лінія зливається чисто, а втрата тиску залишається низькою. Закриття по центральній лінії утворює плавну закриту трубу Вентурі, яка відкидає кристалізовані частинки з кожним ударом, тому ці клапани рідко заклинюють навіть під час роботи з високим вмістом твердих речовин.
Оскільки корпус і привід можна використовувати багаторазово, вартість життєвого циклу зосереджена в одному витратному компоненті. Це головна причина, чому наші клапани використовуються для заміни звичайних клапанів із металевими сідлами на абразивних лініях.
Щоб підготувати відповідну конфігурацію та пропозицію, ми працюємо з фактичної робочої точки, а не з номінального розміру. Наступні вхідні дані дозволяють вибрати тип кузова, складову муфту, з’єднання та привод за один прохід.
| Введення проекту | Навіщо нам це потрібно |
|---|---|
| Номінальний діаметр і стандарт труби | Встановлює розміри отворів і фронтальні розміри |
| Середовище, концентрація твердих речовин і розмір часток | Визначає склад рукава та припуск на стирання |
| Робочий тиск і номінальний тиск | Вибирає тип корпусу, тип з’єднання та силу приводу |
| Діапазон температур і pH | Підтверджує сумісність еластомеру та матеріалу корпусу |
| Приведення в дію and control signal | Підбирає клапан до системи керування установкою |
| Частота циклів і навантаження | Визначає розмір приводу та прогнозує термін служби рукава |
| Перевірка, документація та обсяг поставки | Визначає протоколи випробувань, вимоги до пакування та транспортування |
Надішліть робочі умови, і ми повернемо конфігурацію з рекомендованим стилем кузова, матеріалом рукава, з’єднанням і приводом разом із кресленнями та даними, необхідними для затвердження. Налаштування доступне для дизайну рукава, матеріалу корпусу та розташування приводу.
Наші пережимні клапани охоплюють DN15 - DN2000 і PN6 - PN40, з точним номіналом залежно від розміру, типу з'єднання та способу приведення в дію. Клапани великого діаметру від DN600 до DN2000 виробляються власними силами за допомогою нашого великомасштабного обладнання для вулканізації та очищення гуми.
Ущільнення відбувається в результаті повного стиснення еластомерної втулки вздовж центральної лінії, а не внаслідок контакту металу з металом. Гільза повністю згортається через стовбур, тому частки, волокна та в’язке середовище не можуть створити обхідний шлях. Це забезпечує двонаправлене відключення класу V і самоочищення при кожному ударі.
Стандартні рукави NR підходять для мінерального шламу, шламу та паперової маси до 80 °C. Для кислот, лугів і сольових розчинів ми вибираємо EPDM, а для маслянистих середовищ NBR. Доступні інші сполуки з температурною здатністю до 160 °C залежно від рецептури. Ми підбираємо склад відповідно до pH, температури, розміру частинок і корозійної активності фактичного середовища.
так Ми поставляємо пневматичні приводи односторонньої та подвійної дії, електричні приводи вмикання-вимкнення та модулюючі приводи, гідроприводи та пневматичні модулюючі пристрої з позиціонерами. Електромагнітні клапани, кінцеві вимикачі та підготовка повітря можуть бути включені, щоб клапан зв’язувався безпосередньо з системою керування установкою.
Рукав є єдиною частиною зносу. Коли термін служби досягає кінця, заміна втулки повертає клапан до майже нового стану без заміни корпусу або приводу. Конструкції відкритого корпусу забезпечують прямий доступ для швидшої зміни рукава. Ми постачаємо замінні муфти та можемо порадити щодо інтервалів перевірок на основі частоти циклів і завантаження твердих речовин.

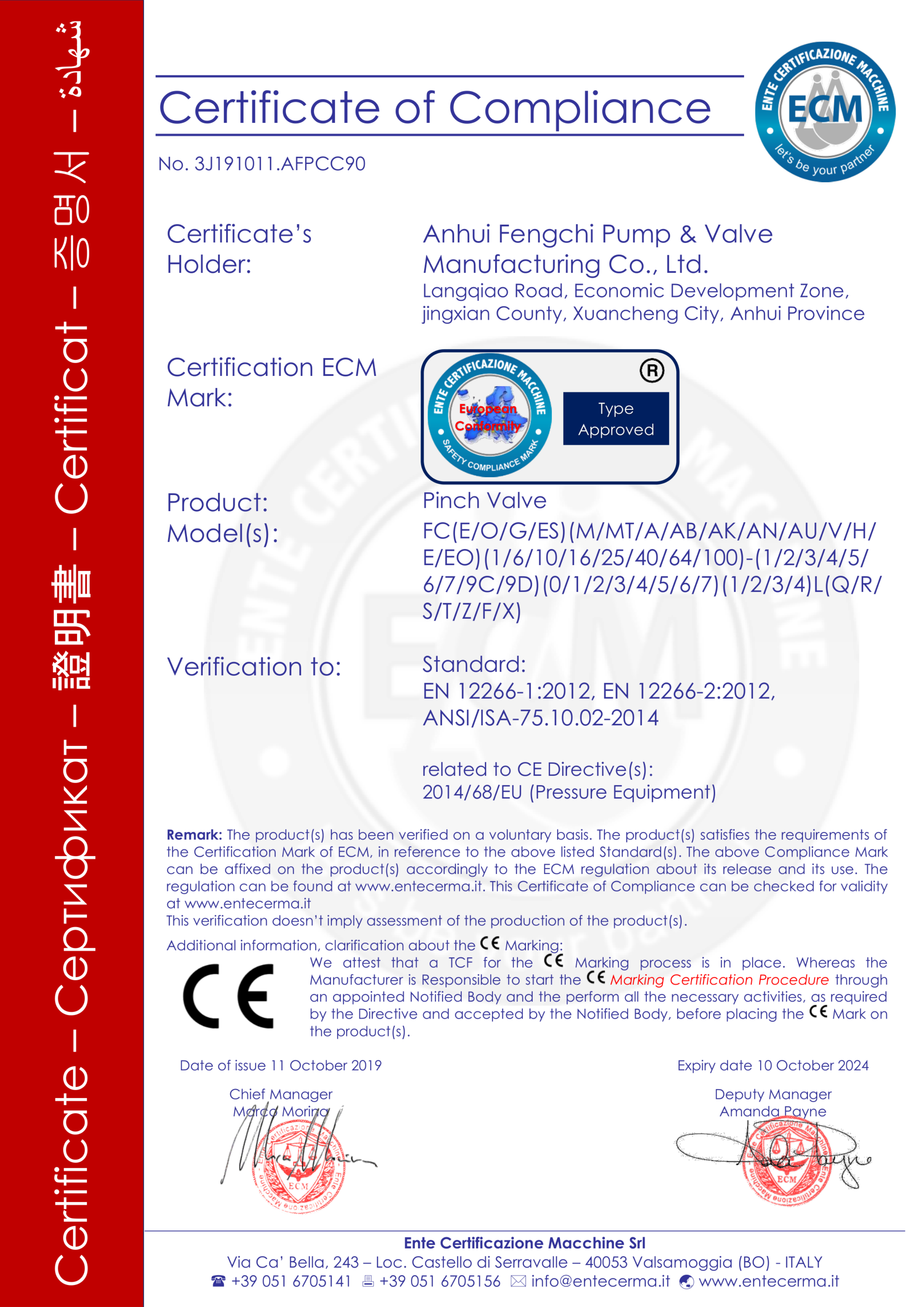

Наше виробництво відповідає стандартам менеджменту якості ISO 9001, менеджменту навколишнього середовища ISO 14001, охорони здоров’я та безпеки праці ISO 45001, енергетичного менеджменту ISO 50001, а також сертифікації ЄС CE, RoHS і TR-CU (EAC). Ми також є провідним проектним підрозділом китайського промислового стандарту для пережимних клапанів і національним високотехнологічним підприємством.
