Дані продуктивності

• Номінальний діаметр: DN15 ~ DN2000
• Номінальний тиск: PN6~PN40 (залежить від розміру, типу з'єднання та способу приведення в дію)
• Клас витоку: Клас V
• Відповідні носії: Для стандартних гумових рукавів: мінеральний шлам, бруд, паперова маса тощо. Для інших додаткових гумових рукавів: Відповідні облицювальні матеріали вибираються на основі характеристик середовища (таких як температура, тиск, розмір частинок, корозійна активність тощо).
• Діапазон температур: Для стандартних гумових рукавів: ≤ 80°C. Для інших додаткових гумових рукавів: Up to 160°C
• Характеристика потоку: повнопрохідний, безперешкодний потік

Способи підключення та введення в дію

• Тип з'єднання:  фланцеве

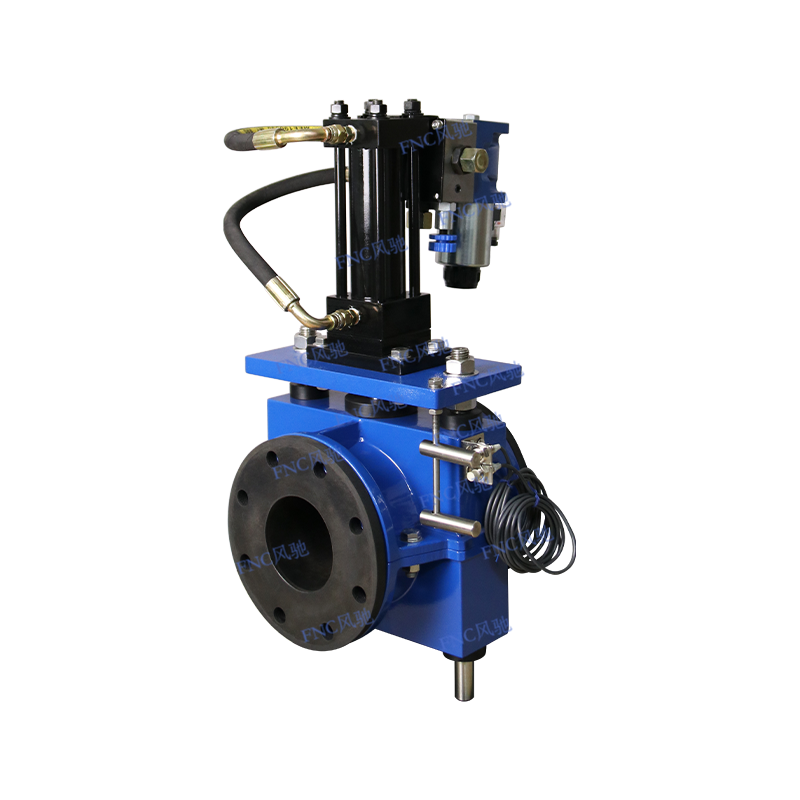

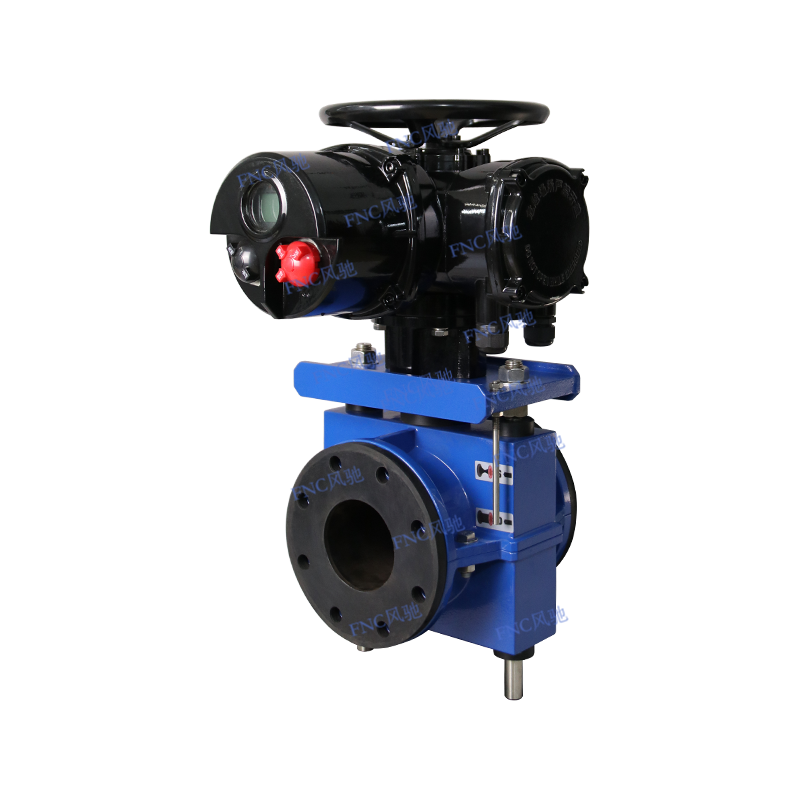

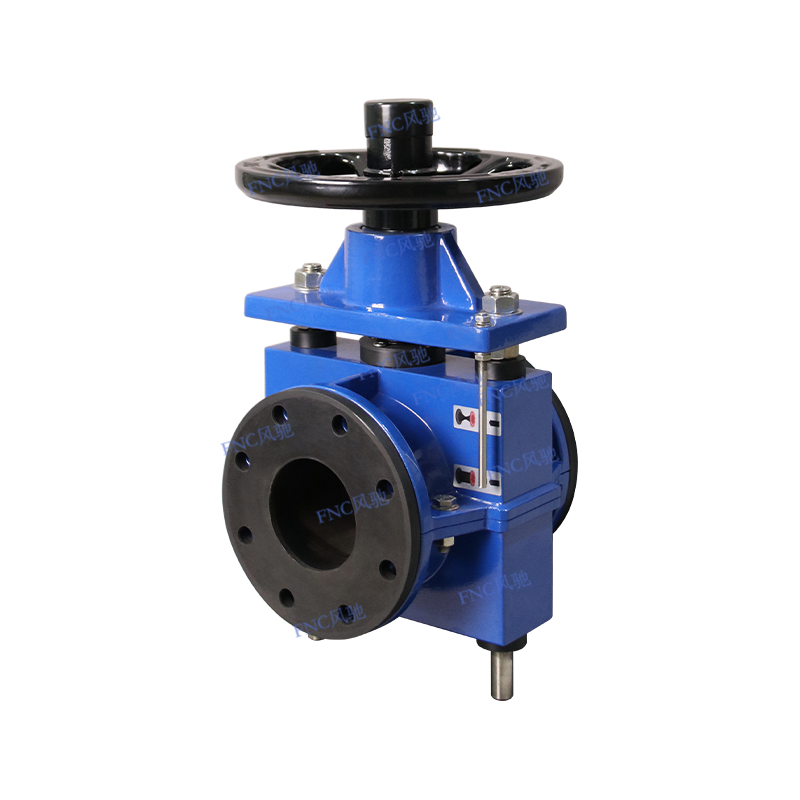

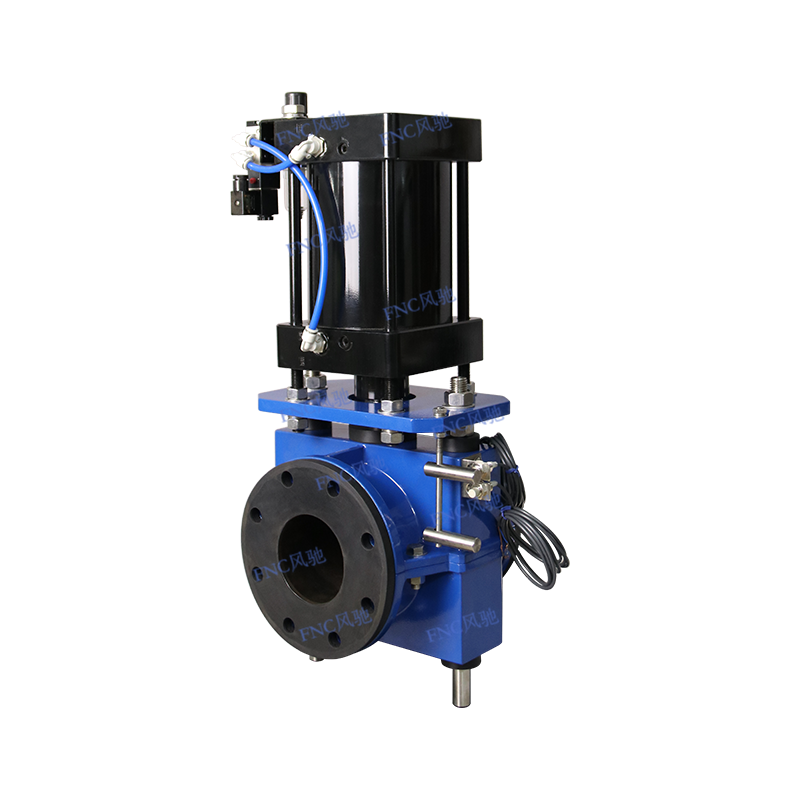

• Спосіб приведення в дію: ручний, черв'ячна передача, пневматичний (односторонньої дії, подвійної дії), електричний (тип увімкнення-вимкнення, тип модуляції), гідравлічний, пневматичний модульований (з позиціонером)

Застосовні сценарії: Видобуток корисних копалин, очищення стічних вод, процеси хімічного контролю, електростанції

Налаштування доступне на основі вимог.

Особливості продукту

• Повнопрохідна конструкція - без обмеження потоку;
• Центральне закриття - продовжує термін служби втулки;
• Тільки втулка контактує із середовищем - існує лише одна деталь, що зношується;
• Функція самоочищення - відсутність заклинювання;
• Кілька варіантів матеріалу втулки - відповідають вимогам різних середовищ;
• Міцна конструкція - збільшує інтервал між техобслуговуванням;
• Гумова втулка, «основний компонент» пережимного клапана, є частиною клапана, яка контактує з технологічним середовищем;
• Індивідуальна конструкція втулки: вибирається найбільш підходяща структура втулки відповідно до умов застосування замовника;
• Коли термін служби клапана закінчується, після заміни втулки можна отримати «майже новий» пережимний клапан.

Конструктивні особливості

• Повністю відкритий: повнопрохідна еластична втулка пережимного клапана не має зазорів або мертвих кутів;
• Процес закриття: закриття по центральній лінії - ця функція дозволяє уникнути турбулентності та зносу всередині втулки. Втулка утворює гладку замкнуту трубку Вентурі та забезпечує самоочищення під час кожної операції;
• Повністю закритий: пережимний клапан забезпечує двонаправлене закриття без витоку, коли він повністю закритий, застосовуючи безпечну конструкцію, яка не потребує обслуговування ущільнень.

Матеріали

• Матеріал корпусу клапана: вуглецева сталь, Ковкий чавун, SS304 або інші
• Матеріал втулки: NR, EPDM, NBR тощо.
• Матеріал штока клапана: SS304
• Матеріал застібки: SS201, 304, 316

Налаштування доступне на основі вимог.

Пережимний клапан Таблиця вибору типу підключення （ Тільки для довідки)

Пережимний клапан Actuation Method Selection Table（ Тільки для довідки)
