Засувки ножові КГВ-Н

Конструкція засувки суспензії високого тиску KGV-H має плоский фланець, без ущільнення та двонаправлену конструкцію з двома відповідними міцними еластичними накладками повного діаметра. Він не має внутрішніх перешкод і може забезпечити нульове відсічення витоку, коли ворота закриті. Коли клапан відкривається, вкладиш ущільнюється під високим навантаженням на стиснення, створюючи резервуар під тиском клапана. Коли хід затвора проходить через еластичну обшивку, потенційні засмічення в трубопроводі можуть видавлюватися в навколишнє середовище між нижньою обшивкою камери клапана. Кожна втулка оснащена вбудованим литим внутрішнім посиленням, яке утримує внутрішній тиск у трубопроводі. Гільза розташована всередині камери клапана, щоб допомогти протистояти сильним зусиллям зсуву, коли затвор заводиться між ними. Клапан оснащено цілісним формованим змінним еластомерним вторинним ущільненням для усунення зазору між заслінкою та верхньою частиною корпусу клапана в будь-якому напрямку, запобігаючи потраплянню зовнішніх забруднень у камеру клапана. Вторинне ущільнення динамічно саморегулюється, усуваючи потребу в безперервному регулюванні та допоміжному змащуванні ущільнення на затворному кільці, забезпечуючи плавний рух воріт і подовжуючи термін служби ущільнення, одночасно зменшуючи робочу силу, необхідну для роботи воріт. Клапан оснащений надміцним затвором з максимальним робочим тиском 51 бар і подвійним кутовим наконечником, який можна повністю вийняти з камери клапана для огляду. Клапан також оснащений воронкою великої ємності для контролю видалення середовища та надання можливості його змивання.

Отримати пропозицію

Особливості продукту

100% герметичне ущільнення забезпечує абсолютний нуль витоку на нижній стороні;

Конструкція з подвійним сідлом забезпечує двонаправлений потік і закриття клапана;

Безперешкодний прохід потоку усуває турбулентність і зменшує втрати тиску при проходженні рідини через клапан;

Відсутність сідлової порожнини, що запобігає накопиченню твердих часток і забезпечує надійне закриття заслінки;

Вторинне ущільнення з динамічним саморегулюванням;

Немає необхідності ущільнення воріт або штока, що усуває витік ущільнення та роботи з технічного обслуговування;

Довговічна і довговічна система змащення;

Відсутність металевих компонентів, які безпосередньо контактують із суспензією;

Гнучка конструкція кронштейна: гайку штока можна розібрати зверху та замінити на місці для приведення в дію циліндром або приведення в дію конічної шестерні без зварювання;

Кронштейни позиціонування відкритого/закритого типу є стандартними для розмірів DN400 і нижче, а також можна вибрати штифти з фіксованим положенням, які надаються виробником або підготовлені користувачем.

Особливості конструкції

Надміцна конструкція кронштейна має верхню знімну гайку штока, що полегшує установку конічних шестерень або пневматичних приводів без зварювання;

Відкрити/закрити позиціонуючі кронштейни є стандартними (для розмірів DN400 і нижче);

У відкритому положенні затвор з нержавіючої сталі можна повністю вилучити з шламу, що дозволяє перевірити або замінити затвор без розбирання клапана;

Ворота з нержавіючої сталі 316 є стандартною конфігурацією;

Динамічно саморегулююче вторинне ущільнення підтримує змащення;

Еластична ущільнювальна втулка FENGCHI, яку можна замінити на місці, для легкої установки;

Безперешкодний прохід потоку, відсутність контакту метал-метал, відсутність напрямних блоків або клиноподібних канавок;

Конструкція втулки з подвійним ущільненням забезпечує відключення типу "глуха пластина", коли клапан закритий; ущільнювальні втулки щільно прилягають до ізоляції середнього тиску, усуваючи потребу у фланцевих прокладках;

Стандартне свердління фланців корпусу клапана PN10, опція – свердління PN16/ANSI B16.5/150;

Контрольований хід зони промивання запобігає надто глибокому входженню затвора в ущільнювальну втулку в закритому положенні, зменшуючи навантаження на ущільнювальну втулку та ймовірність розриву втулки; всі болти оснащені стопорними шайбами знизу.

Матеріали

Матеріал корпусу клапана: ковкий чавун, SS304 або інші

Матеріал втулки: NR, EPDM, NBR тощо.

Матеріал штока клапана: SS304

Матеріал воріт: SS304, 316, 2205, 2507

Матеріал застібки: SS201, 304, 316

Матеріал вторинного ущільнення: EPDM

Налаштування доступне на основі вимог.

Таблиця вибору типу з’єднання шиберного клапана суспензії（ Тільки для довідки)

Тип підключення	Відповідний діапазон розмірів	Номінальний діапазон тиску	Основні переваги
Фланцеве з'єднання	DN15~DN2000	PN10~PN40	Міцне з'єднання, надійне ущільнення, стійкість до шламу удар, легкий монтаж/розбирання та зручний для подальшого обслуговування та заміни клапана
Вафельне з'єднання	DN15~DN600	≤PN16	Компактна структура, невеликий розмір, легка вага, економить місце для встановлення та витрати, придатні для швидкого вимоги до встановлення
Наконечник	DN100~DN600	PN10~PN25	Гнучка установка, дозволяє самостійно демонтувати клапан без впливу на трубопровідну систему, чудова герметичність продуктивність порівняно зі звичайними з'єднаннями пластинчастого типу
Різьбове з'єднання	DN15~DN50	≤PN10	Проста структура, швидкий монтаж, низька вартість, компактні розміри, що підходять для вузьких приміщень
Зварне з'єднання	DN15~DN300	PN40~PN160	Нульовий ризик витоку, висока міцність з'єднання, стійкий до високого тиску, вібрації та впливу суспензії, підходить для тривалої стаціонарної експлуатації
Затискне з'єднання	DN15~DN100	≤PN16	Швидкий монтаж і демонтаж, без тупиків, легко миється, відповідає гігієнічним вимогам

Таблиця вибору способу приведення в дію шиберного клапана суспензії （ Тільки для довідки)

Категорія спрацювання	Конкретний тип	Відповідний діапазон розмірів	Номінальний діапазон тиску	Основні переваги

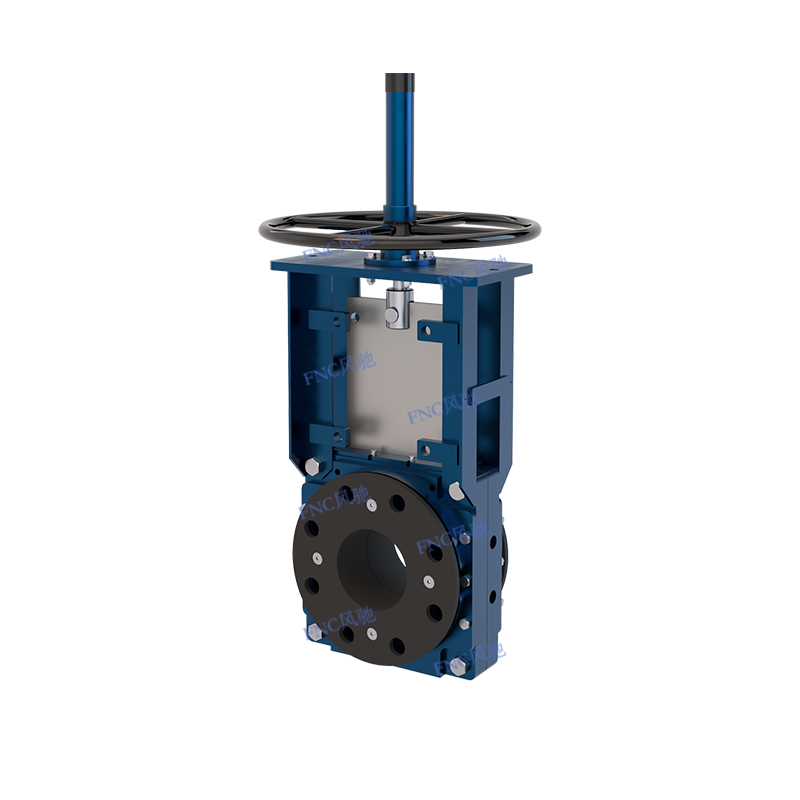

Ручне приведення в дію	Приведення в дію маховика	DN15~DN100	≤PN16	Низька вартість, надзвичайно низький відсоток відмов, мінімальне обслуговування, інтуїтивно зрозуміле керування

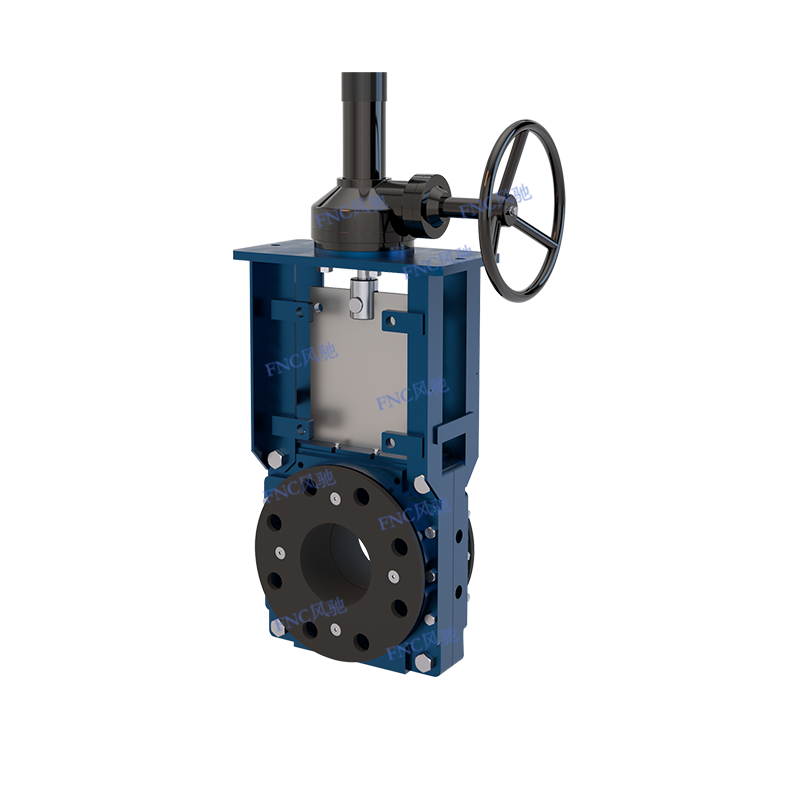

Ручне приведення в дію	Приведення в дію черв'ячної передачі	DN50~DN400	≤PN25	Значне посилення крутного моменту, плавна робота, висока точність відкривання/закривання, запобігає удару шламу на ворота

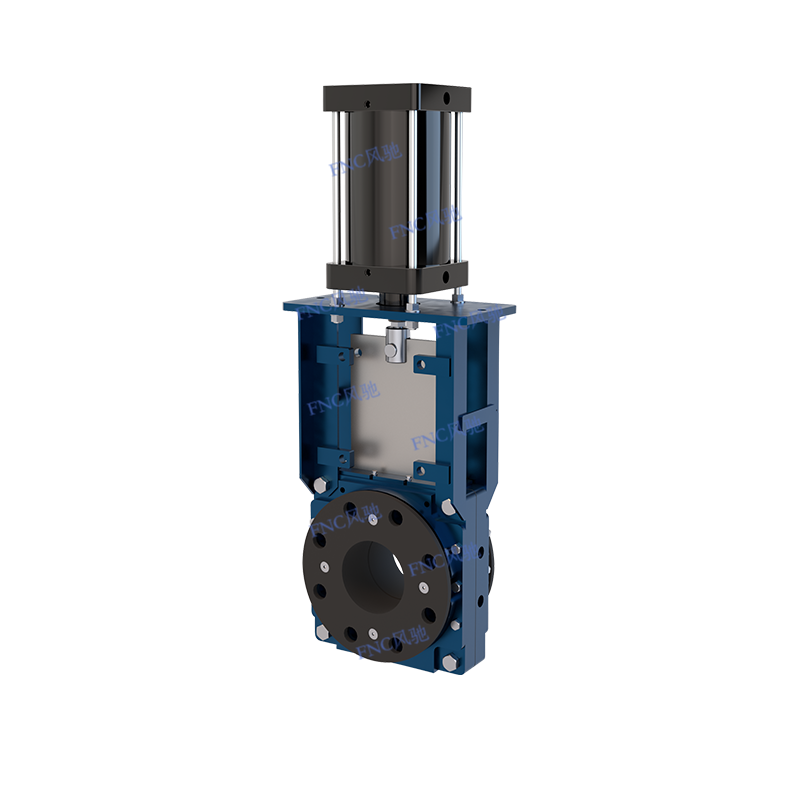

Пневматичний привід	Пневматичний тип увімкнення-вимкнення (односторонньої/подвійної дії)	DN100~DN1200	≤PN40	Швидка реакція (1~5 секунд), стійкість до агресивних середовищ (пилонепроникна, вибухозахищена), придатна для високочастотної роботи, запобігає застряганню суспензії
Пневматичний привід	Пневматичний модульний тип	DN50~DN800	≤PN40	Висока точність регулювання, точне керування потоком, запобігає зіткненню з трубопроводом, підходить для керування замкнутим контуром

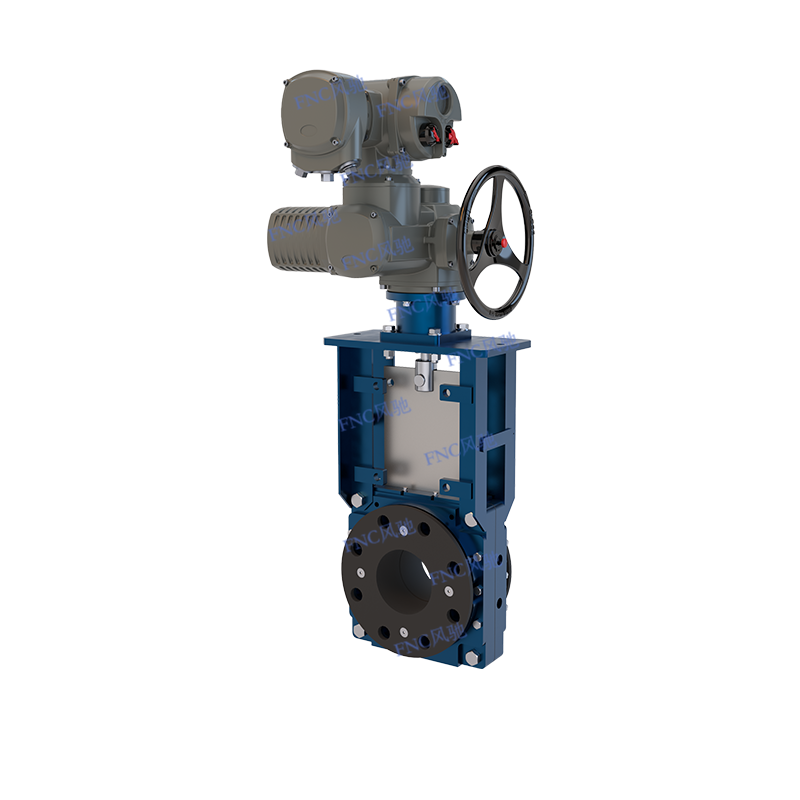

Електрична активація	Електричний тип включення-вимкнення	DN300~DN150 0	≤PN40	Високий ступінь автоматизації, економія праці, підходить для застосувань із великим діаметром і високим крутним моментом, не вимагає ручного керування на місці
Електрична активація	Електричний модулюючий тип	DN100~DN1200	≤PN40	Широкий діапазон регулювання, висока точність керування, адаптується до динамічного регулювання потоку, інтегрується з автоматизованими системами
Електрична активація	Вибухозахищений електричний привод	DN100~DN1000	≤PN40	Поєднує функцію дистанційного керування з вибухозахищеними характеристиками, підходить для небезпечних середовищ

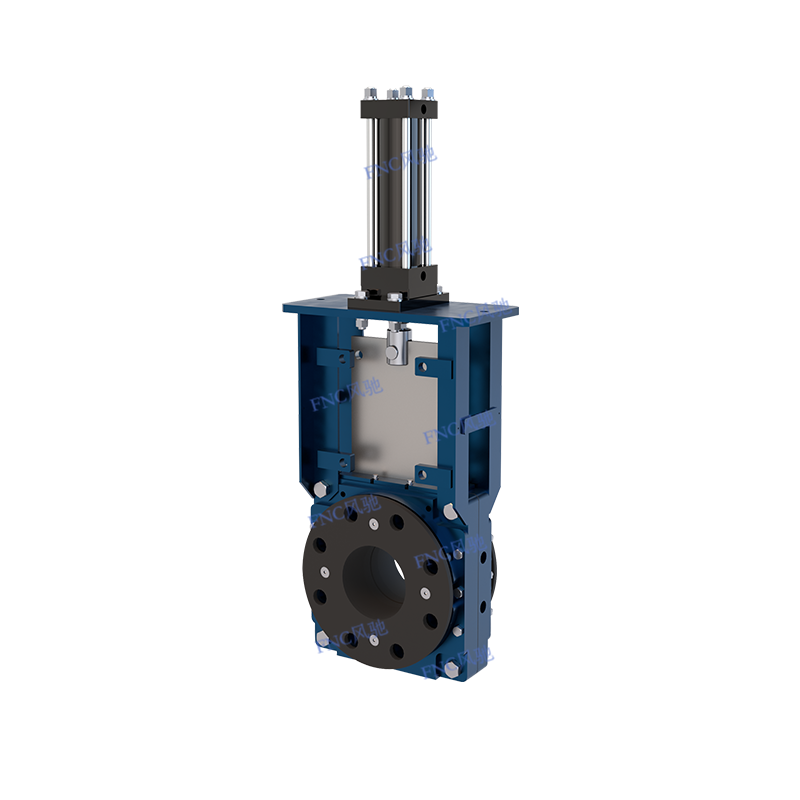

Гідравлічний привід	Гідравлічний привід	DN800~DN2000	PN40~PN160	Надзвичайно високий вихідний крутний момент (у 2-3 рази більше, ніж пневматичний/електричний привод), сильна стійкість до ударів, підходить для умов високого тиску та коливань високого тиску
Комбіноване спрацьовування	Комбіноване ручне-пневматичне/ручне-електричне керування	DN50~DN800	≤PN40	Подвійний захист, запобігає виходу з ладу клапана через відключення джерела живлення, відповідає вимогам безпеки для критичних трубопроводів
